Comprei uns z80 no ali e pesquisei na net por um circuito de teste para o ic z80. Procurei na web por circuito s de teste e encontrei um vários, alguns deles descritos em video, do qual seleccionei o video abaixo, onde é feita uma breve apresentação do circuito. Outra fonte que tomei que usei foi a informação disponivel em http://www.z80.info/z80test0.htm.
Com base nessas duas fontes montei numa breadboard um circuito de teste do z80 e notei que o ic do z80 não encaixava bem na breadboard.
Entretanto recebi um socket zif 40 pinos, e como gostava de fazer também um circuito para testar cpus 6502, resolvi fazer uma pequena placa perfurada para encaixar zif numa socket de ic de 40 pinos, e ligadas a 20 pinos de cada lado da placa.
Resolvi então dividir a coisa em 3 placas diferentes,
- uma para gera o relógio, com base num ic 555.
- uma que encaixa-se nos pinos 21 ao 40,
- uma que encaixa-se dos pinos 1 ao 20

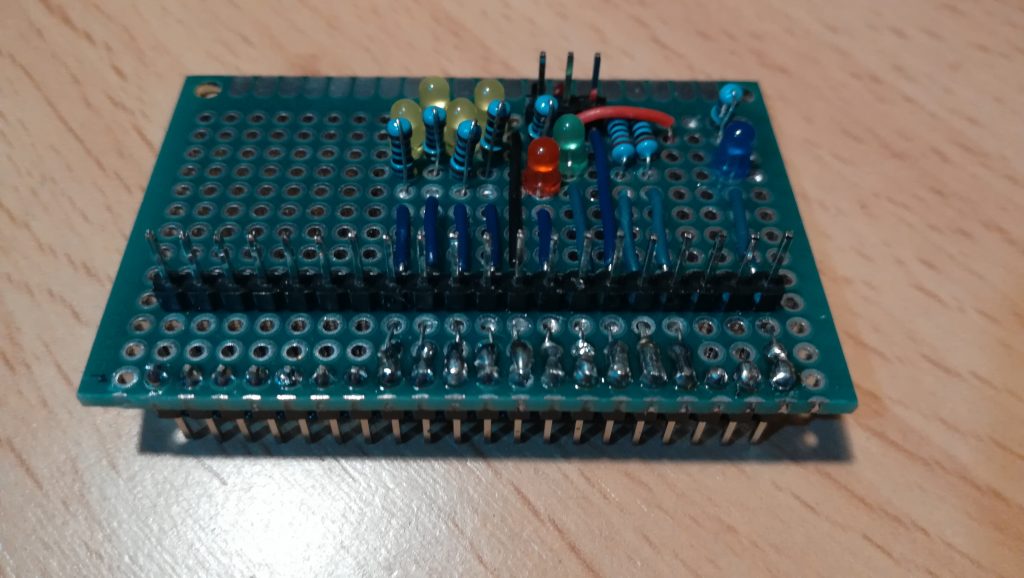

Efectuei a do relógio, e a que se encaixa nos pinos 21 e 40. Entretanto desisti da outra placa, porque já tinha passado muito tempo no assunto.
A parte correspondente aos pinos 1 a 21 foi montada em breadbord, e foi tudo ligado. ficou uma confusão de fios. Mas aparentemente o circuito funcionou como esperado. Com os leds a piscarem conforme sugerido no video. Na imagem abaixo está a saída capturada pelo logic analyzer.
Entretanto abandonei a ideia de fazer a placa para os pinos 1 a 20.
